КОРОННА ПЕРЕДАЧА 39T/225 ММ + ВАЛ-ШЕСТЕРНЯ 9T/22T/228 ММ / KUBOTA L1500/L2201/L2601/L3001 / 34160-4321-1 / 5-19-104-05

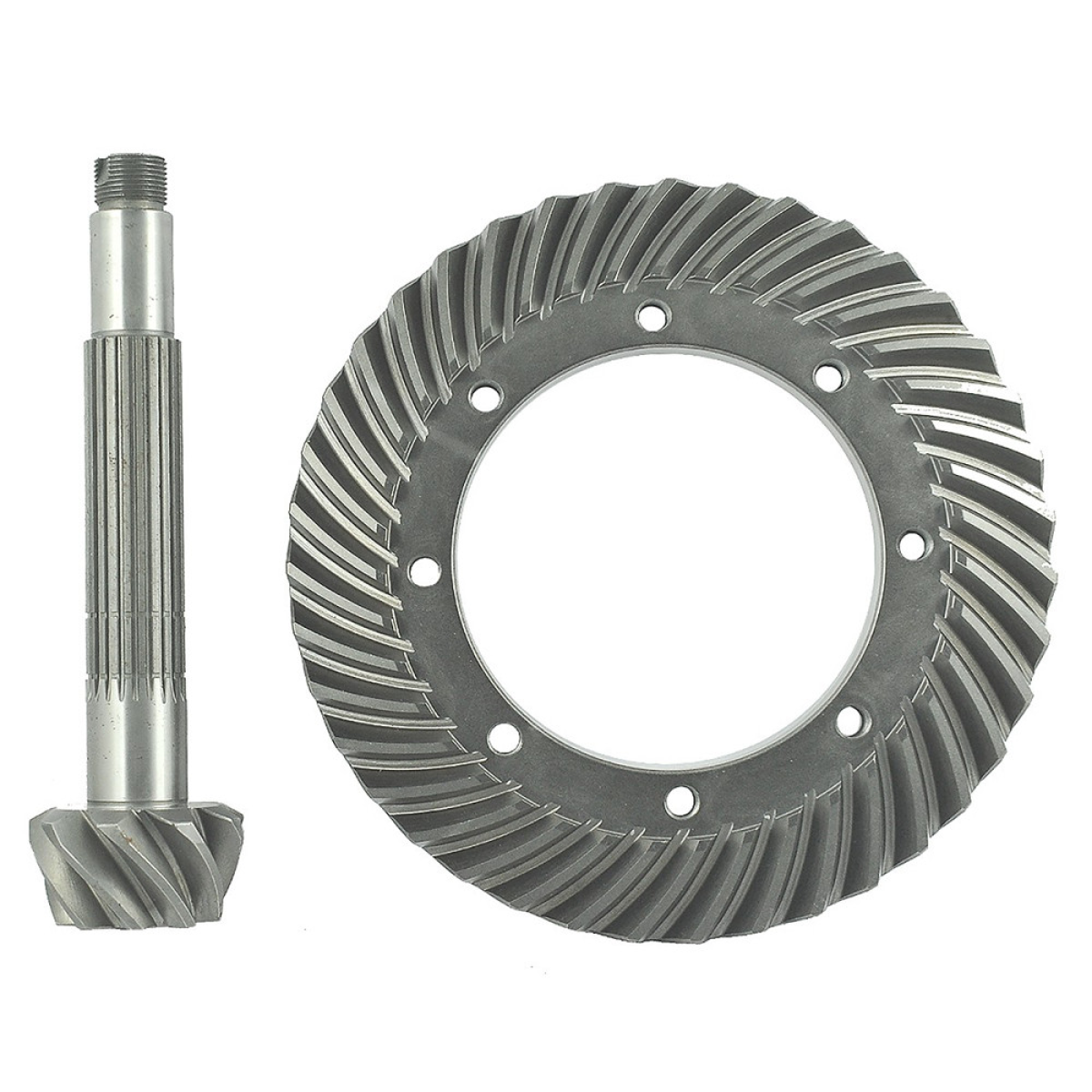

Вінцева передача із зовнішнім діаметром 225 мм+ карданний вал загальною довжиною 228 ммдля тракторів Kubota серій Kubota L1500, Kubota L2201, Kubota L2601, Kubota L3001 та інших.
Коронна передача з карданним валом є елементом диференціального механізму, що відповідає за передачу обертання від карданних валів двигуна до опорних коліс. Окрім передачі обертання , блок вал + карданна передачазбільшує крутний момент, що передається поздовжнім валом на поперечний вал, одночасно змінюючи напрямок обертання.

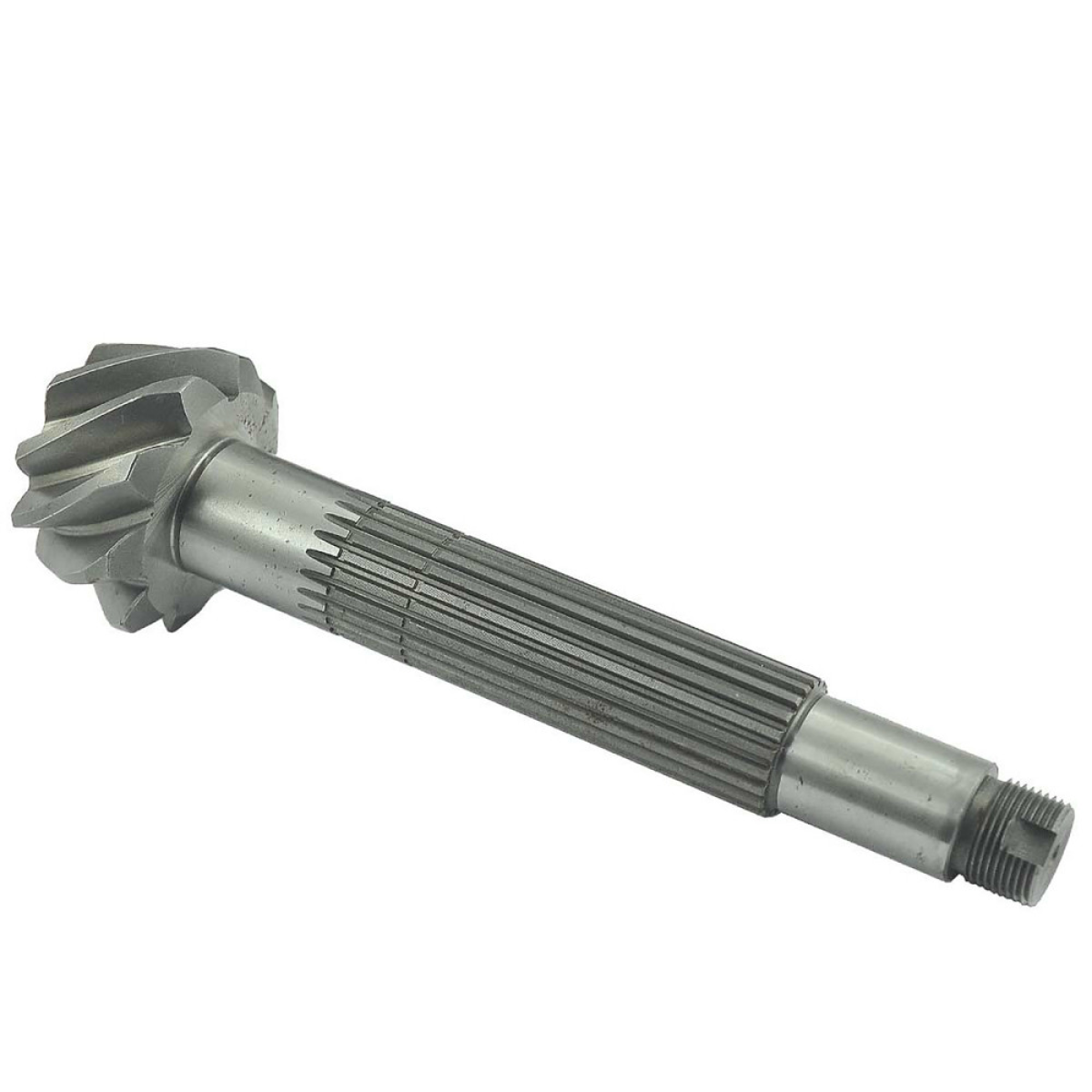

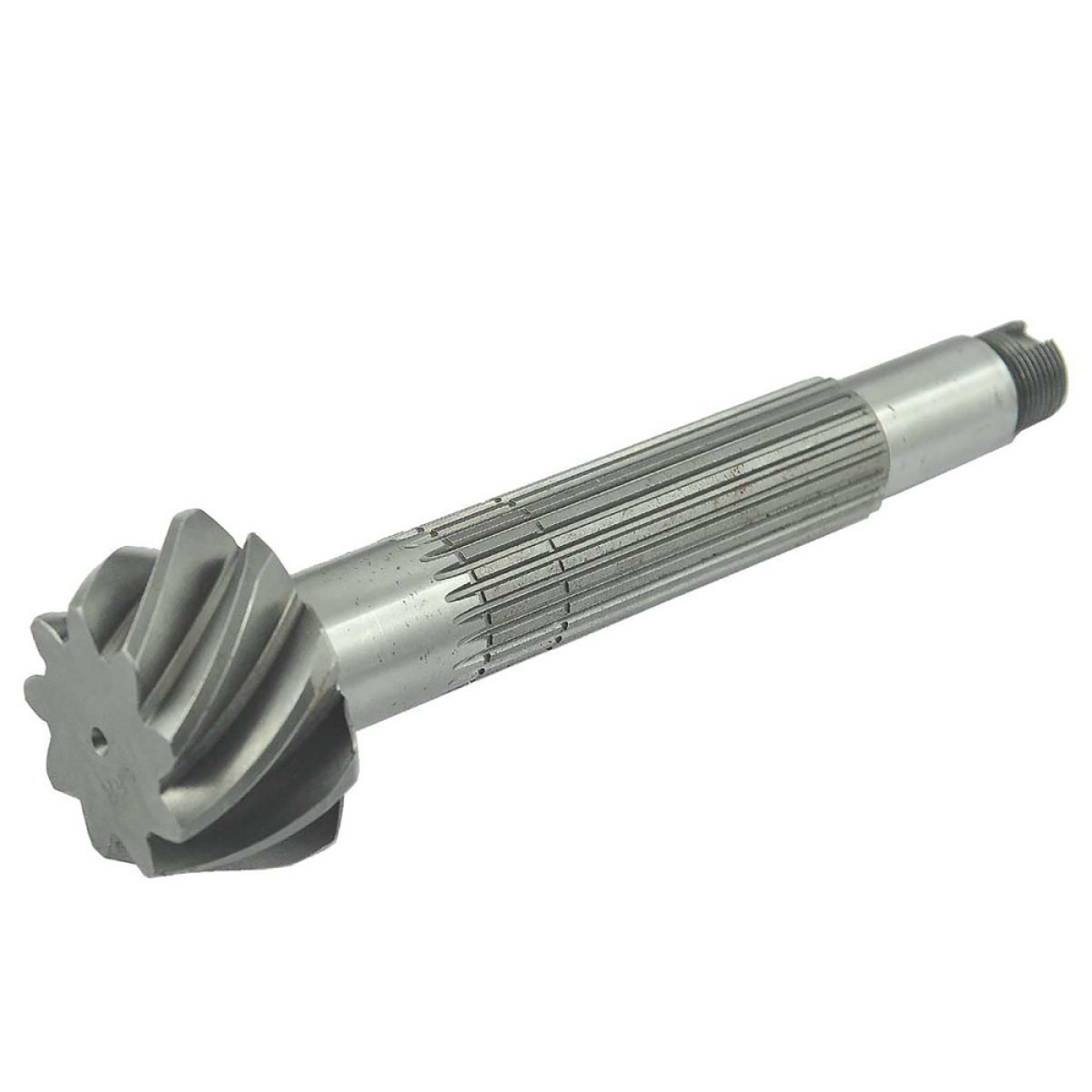

Розміри вала :
загальна довжина: 228 мм,
діаметр косозубої шестерні: 48 / 63 мм,
довжина гвинтової рейки: 34 мм,
діаметр різця: 29,50 мм (вимірюється з зубцями різця), 27,50 мм (вимірюється між зубцями),
робоча довжина різця: 16 / 80 мм,
різьба: M22 x 1,5 мм,
довжина різьби: 13 мм,
кількість зубів: 9T / 22T.

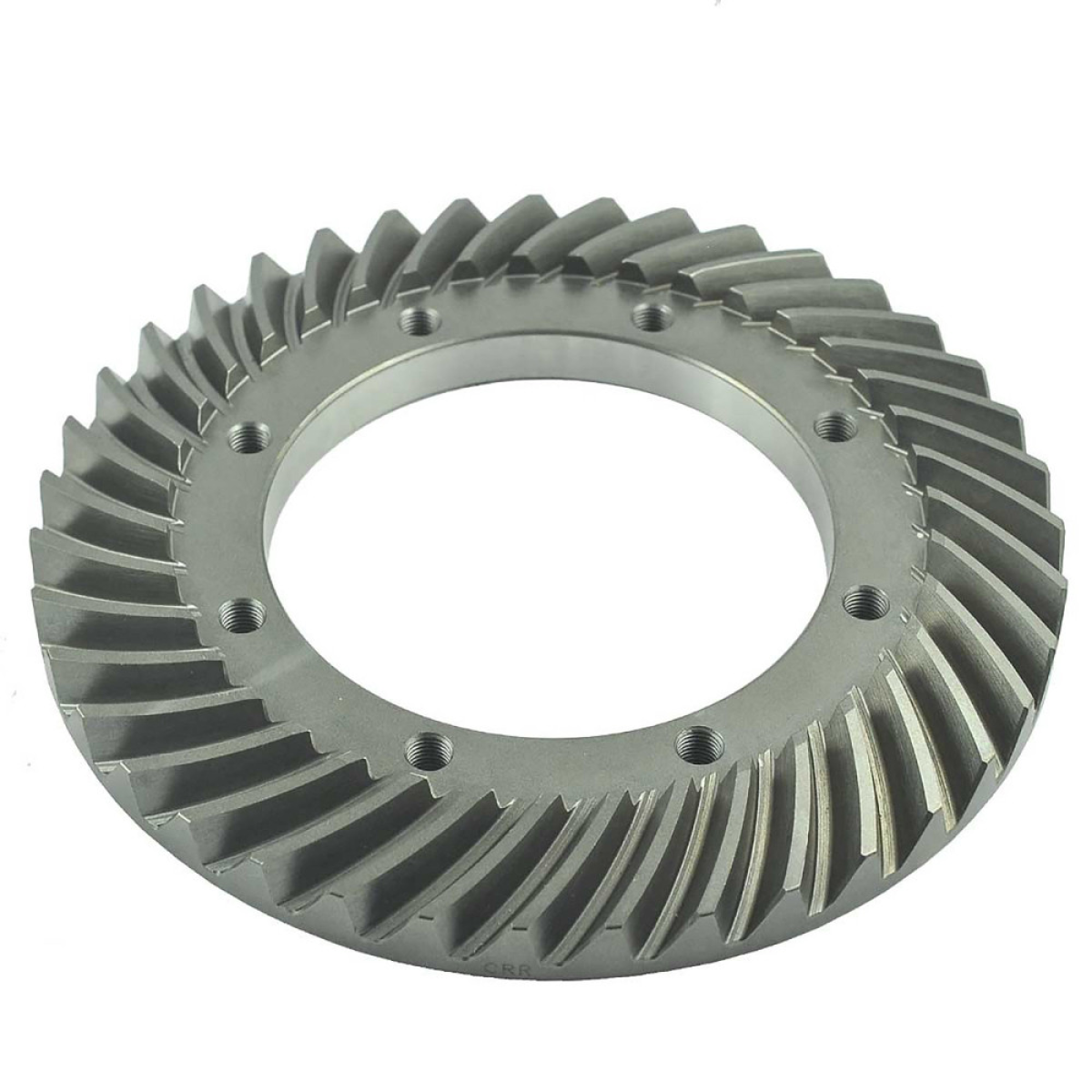

Розміри кільцевих коліс :
зовнішній діаметр: 225 мм,
внутрішній діаметр: 125 мм,
висота: 22,50 мм,
відстань між отворами для монтажних гвинтів: 144 мм (виміряно по діагоналі), 55 мм (виміряно на відстані один від одного),
кількість зубів: 39T.
Моделі тракторів :
Кубота :
Кубота Л1500,
Кубота Л2201,
Кубота Л2601,
Кубота Л3001.
Першими ознаками пошкодження приводного вузла, вінцевого зубчастого вінця або вала-ведучої передачі є спостереження люфту в головній передачі або чіткий стукіт під час запуску та підвищений рівень шуму під час роботи.
Склад :
M01:A46
СПЕЦИФІКАЦІЯ
Журнал: M01:A46
Хвороба
Новий
Виробництво
Замінник
Запчастини
Диск
Моделі тракторів
- Кубота L2201
- Кубота L2601
- Кубота L3001
Кубота L1800
Кількість зубів (шт./Т-подібні зуби)
9T/22T (вал)
39T (колесо)
Зовнішній діаметр (мм)
225 (колесо)
Внутрішній діаметр (мм)
125 (колесо)
Загальна довжина (мм)
228
Довжина різьби(й) (мм)
13
Довжина різця(ів) (мм)
16 / 80
Діаметр різця(ів) (мм)
27.50 / 29.50 (рулон)
Діаметр косозубої шестерні (мм)
48 / 63
Відстань між отворами для болтів (мм)
55 / 144
Нитка
М22x1,5
