КОРОННА ПЕРЕДАЧА 18T / 23T / 108 ММ + ВАЛ-ШЕСТЕРНЯ 9T / 14T / KUBOTA L3130 / L3240 / L3430 / L3540 / L3830 / L4508

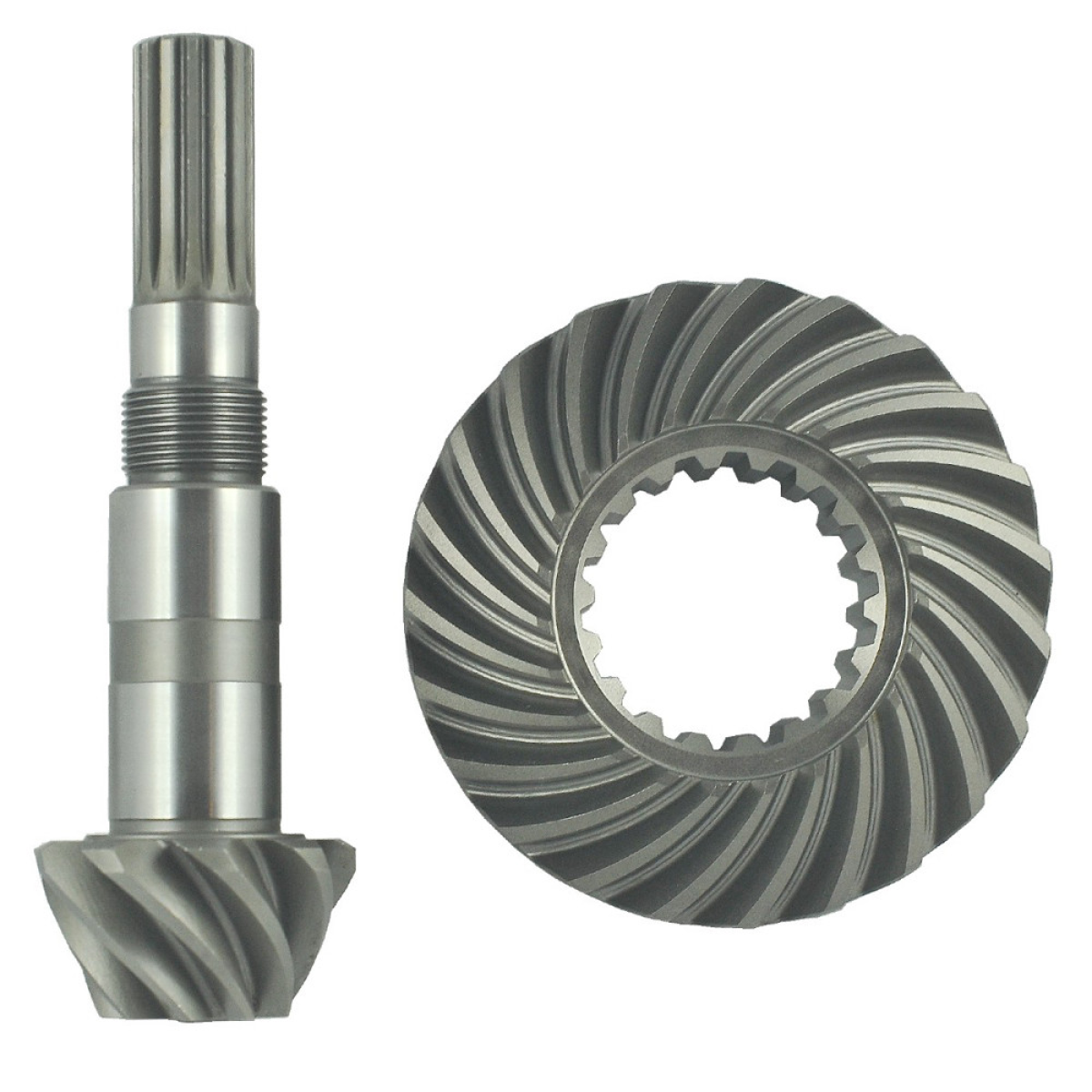

Коронна шестерня 18T / 23T + вал-шестерня 9T / 14T приводу переднього моста для тракторів Kubota серій Kubota L3130, Kubota L3240, Kubota L3430, Kubota L3540, Kubota L3830, Kubota L4508 та інших.
Коронна передача з шестернею є частиною диференціального механізму, що відповідає за передачу обертання від карданних валів двигуна до опорних коліс. Окрім передачі обертання , блок валу + коронної передачі збільшує крутний момент, що передається поздовжнім валом на поперечний вал, одночасно змінюючи напрямок обертання.

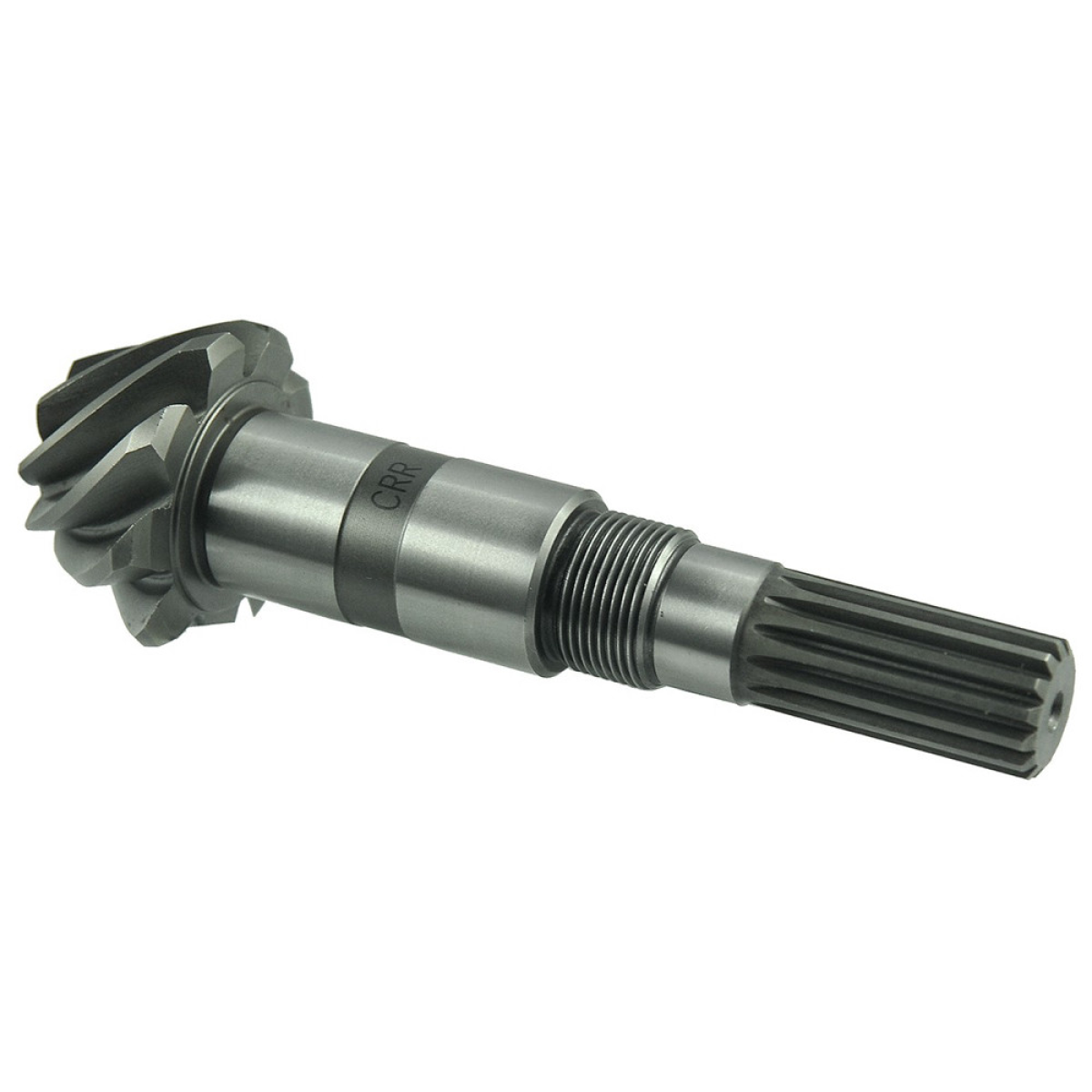

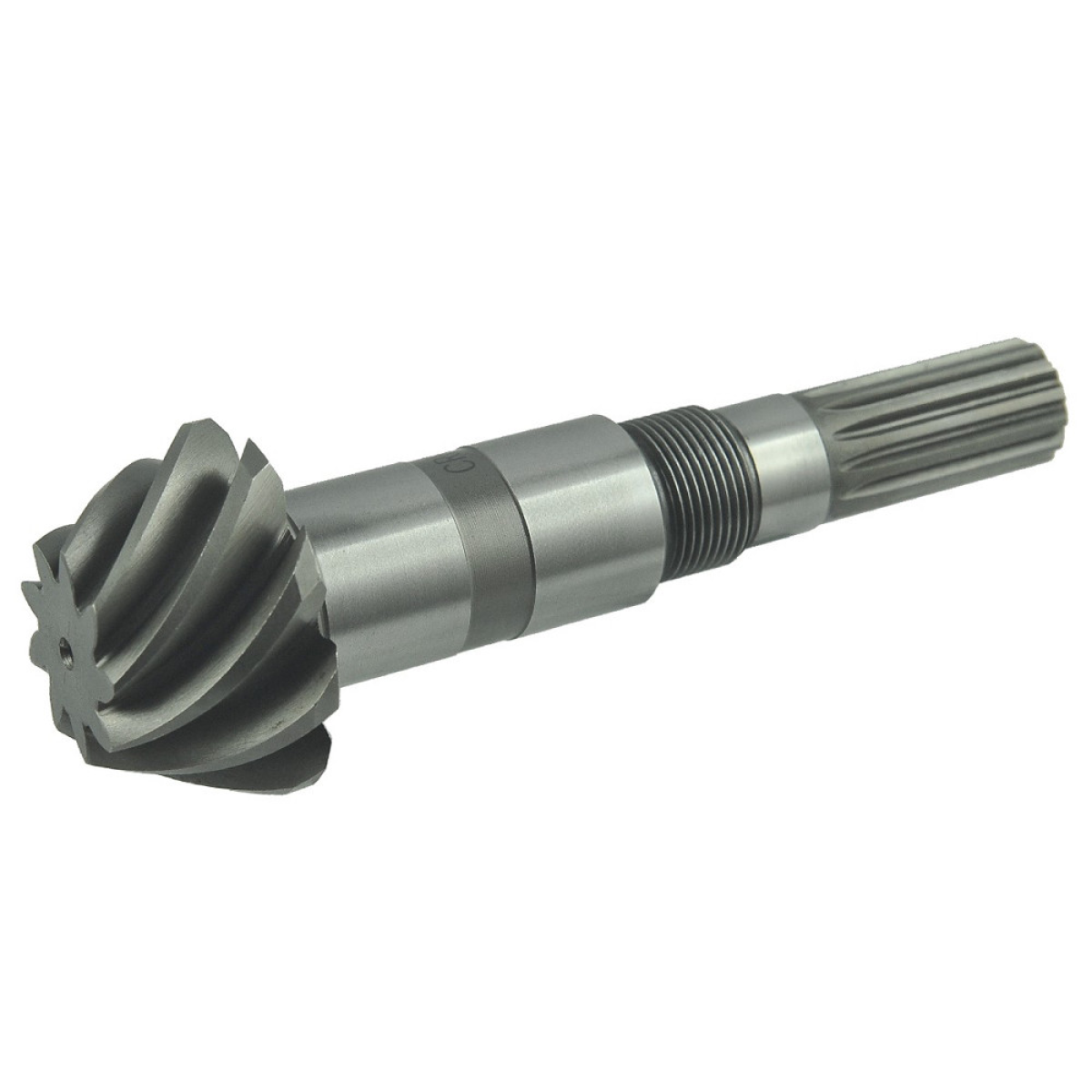

Розміри ролика :
загальна довжина: 158 мм,
діаметр косозубої шестерні: 32 / 52 мм,
ширина косозубої шестерні: 30 мм,
діаметр різця: 20 мм (вимірюється разом із зубцями різця), 16 мм (вимірюється між зубцями різця),
робоча довжина різця: 35 мм,
різьба: M24 x 1,5 мм,
довжина різьби: 14 мм,
кількість зубів: 9T / 14T,
оригінальні номери деталей: 34070-12010, TA020-12010,
номери довідок: , TA020-12013,
номери деталей: TD030-12010.

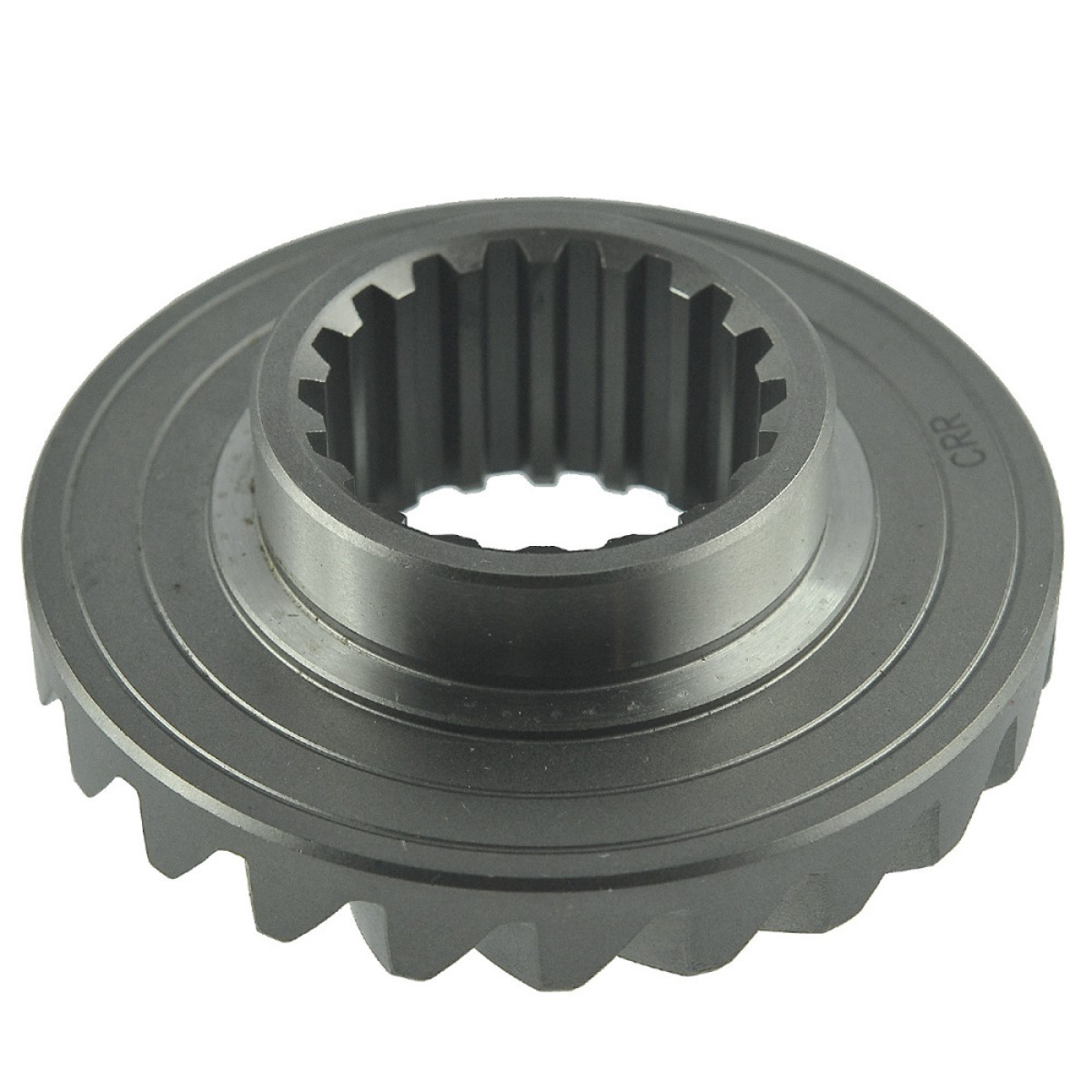

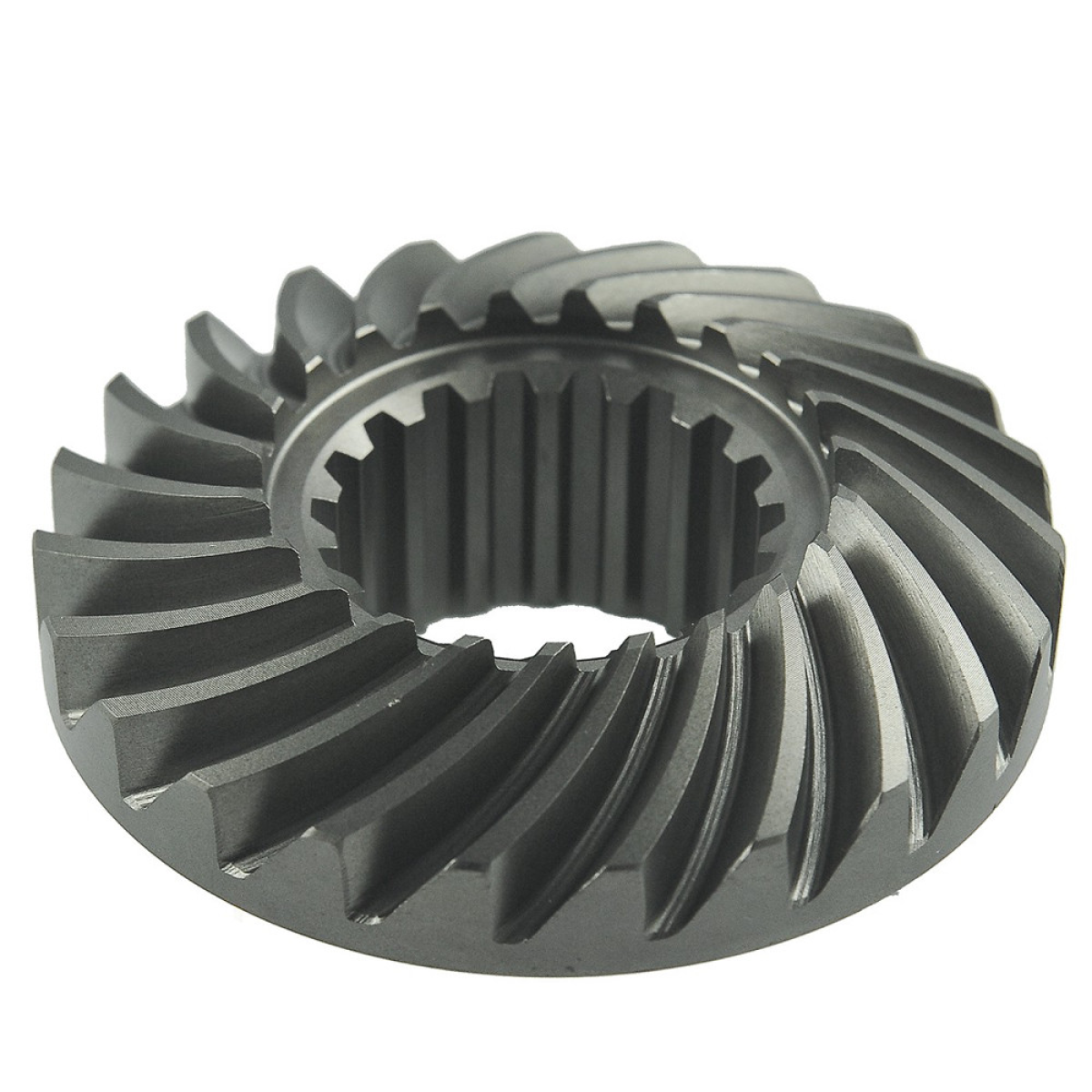

Розміри коронного колеса :
зовнішній діаметр: 108 мм,
внутрішній діаметр: 45 мм (вимірюється разом із зубцями різця), 50 мм (вимірюється між зубцями різця),
висота: 40 мм,
кількість зубів: 18T (внутрішній) / 23T (зовнішній),
оригінальні номери деталей: 34070-12010, TA020-12010,
номери довідок: , TA020-12013,
номери деталей: TD030-12010.
Моделі тракторів :
Кубота :
Кубота Л3130,
Кубота L3240,
Кубота L3430,
Кубота L3540,
Кубота L3830,
Кубота L4508.
Першими ознаками пошкодження приводного вузла, коронного колеса або вала-шестерні є спостереження люфту в головній передачі або виразний стукіт під час запуску та підвищений рівень шуму під час роботи.
Склад:
M01:F71:S03
СПЕЦИФІКАЦІЯ
Журнал: M01:F71:S03
Хвороба
Новий
Виробництво
Замінник
Запчастини
Шасі
Моделі тракторів
- Кубота L3130
- Кубота L3240
- Кубота L3430
- Кубота L3540
- Кубота L3830
Кубота L4508
Кількість зубів (шт./Т-подібні зуби)
18T (ВХІД) / 23T (ЗОВНІШНІЙ)
Зовнішній діаметр (мм)
108 (коло)
Внутрішній діаметр (мм)
45 / 50
Загальна довжина (мм)
158 (ролик)
Довжина різьби(й) (мм)
14
Діаметр різця(ів) (мм)
16 / 20
Діаметр косозубої шестерні (мм)
32 / 52
Ширина стійки (мм)
30
Нитка
М24 х 1,5
Порівняльні числа
5-19-127-05
TA020-12013
Оригінальний номер деталі (OEM)
34070-12010
TA020-12010
Номер деталі
ТД030-12010
