Опис
ДИСК ЗЧЕПЛЕННЯ / 19T / 7-1/4“ / 180 ММ / YANMAR YM1100 / YM1300 / YM1401 / YM1510 / YM1601 / YM1702 / YM1720

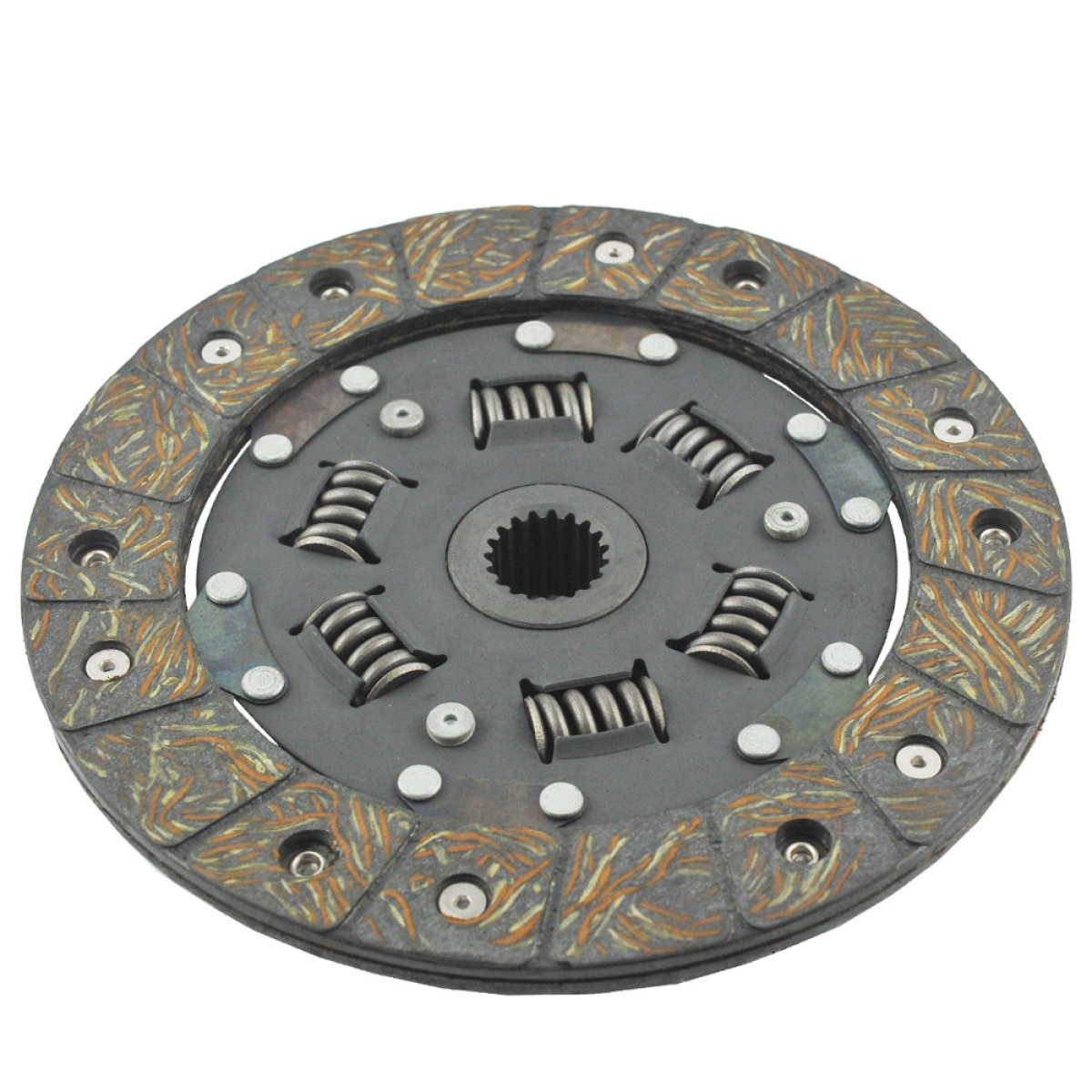

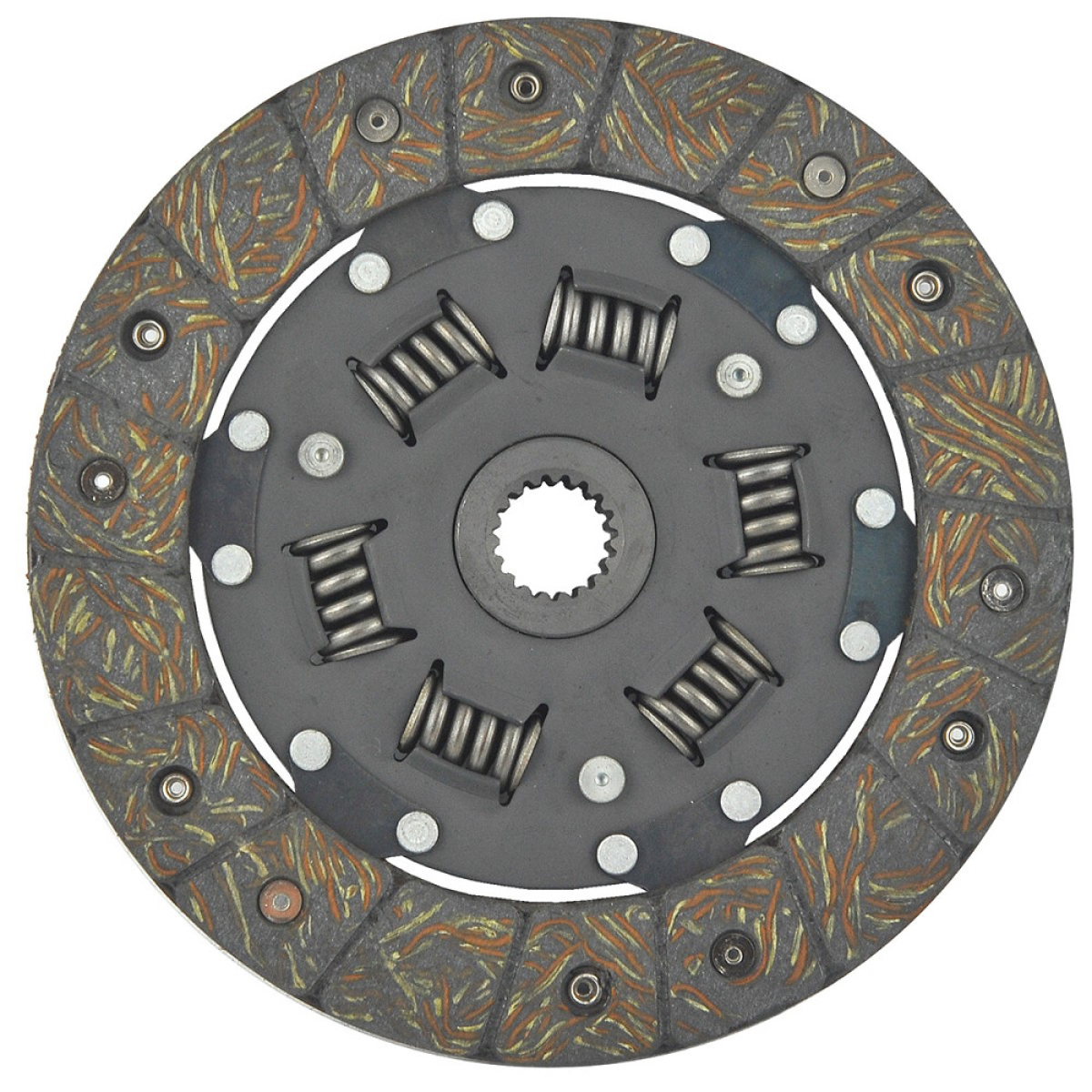

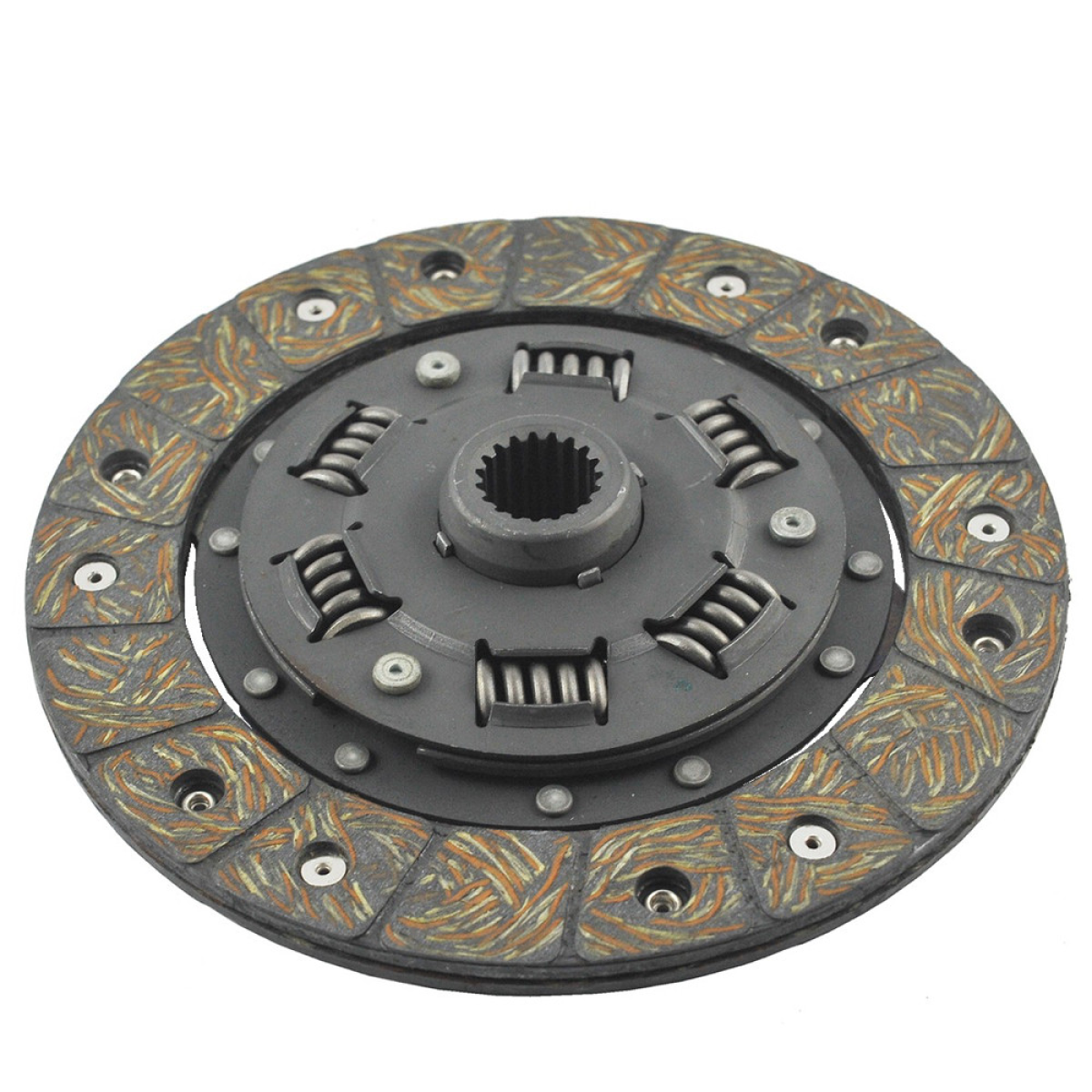

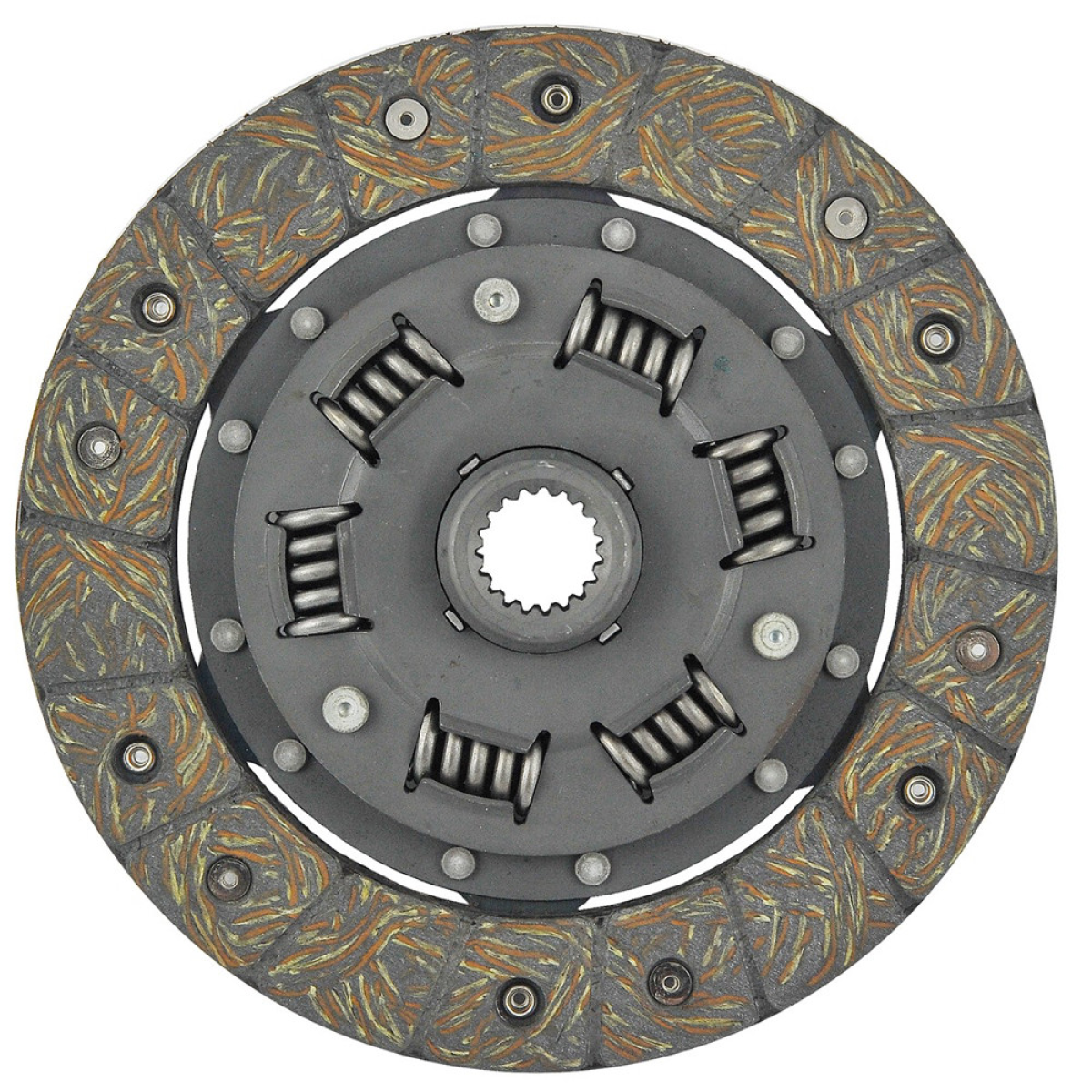

Диск зчеплення (нажимний диск , 794200-21700, підшипник , TK33) діаметром 180 мм (7-1/4 дюйма), висотою втулки 27 мм , внутрішнім діаметром між зубами 21,50 мм і 18,90 мм із шліцьовими зубами для тракторів Yanmar і міні-тракторів Серії Yanmar YM1100, Yanmar YM1300, Yanmar YM1401, Yanmar YM1510, Yanmar YM1601, Yanmar YM1702, Yanmar YM1720 та ін.
Диск зчеплення - це елемент, що відповідає за передачу потужності від двигуна (колінчастого вала) до коробки передач (вал зчеплення). Дискскладається з маточини зі шліцом, яка встановлена на валу зчеплення, і диска з пружинами з фрикційними накладками відповідної товщини. Диск притискається другим елементом зчеплення, натискним диском, використовуючи силу тертя (в момент передачі потужності тертя немає) цих двох елементів, і приводить трактор в рух. Пружини в дисках зчеплення відповідають за зменшення вібрації, що виникає під час високих обертів, що переважають під час роботи двигуна.
Розміри :
діаметр: 180 мм (7 1/4 дюйма),
внутрішній діаметр: 21,50 мм (вимірюється між різальними зубами), 18,90 мм (вимірюється ріжучими зубами),
кількість зубів: 19T,
висота втулки: 27 мм,
товщина: 8 мм,
контрольні номери: , HS10041060,
номери деталей: 32004, XL393CT-1.
Моделі тракторів :
Янмар :
Yanmar YM1100,
Yanmar YM1300,
Yanmar YM1401,
Yanmar YM1510,
Yanmar YM1601,
Yanmar YM1702,
Yanmar YM1720.
Першими ознаками зносу (зносу) диска зчеплення є так зване пробуксовування зчеплення , яке утруднює або унеможливлює рух автомобіля і полягає в тому, що при збільшенні обертів двигуна трактор не розганяється. Диск зчеплення може мати ознаки зносу, навіть якщо він забруднений маслом. Рекомендується замінювати диск разом із натискним диском зчеплення та вижимним підшипником, оскільки всі ці елементи мають порівнянну довговічність і зношуються з однаковою швидкістю. Ще однією ознакою зносу диска зчеплення є неможливість увімкнути передачу.
Склад :
M01:B83
СПЕЦИФІКАЦІЯ
Журнал: M01:B83
Хвороба
новий
виробництво
Замінник
Запчастини
Зчеплення
Моделі тракторів
- Yanmar YM1401
- Yanmar YM1601
Yanmar YM1100
Yanmar YM1300
Yanmar YM1510
Yanmar YM1702
Yanmar YM1720
Кількість зубів (шт/Т-зуби)
19T
Товщина (мм)
8
Висота (мм)
27
Внутрішній діаметр (мм)
18.90
21.50
Діаметр (мм)
180
Числа порівняння
794200-21400
HS10041060
Номер деталі
32004
XL393CT-1
